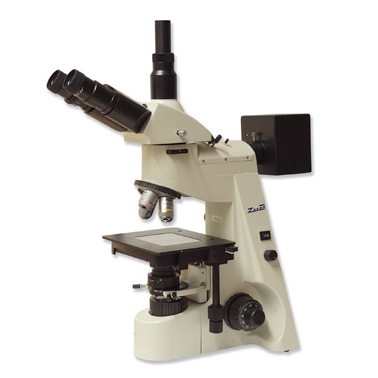

Microscopio metalográfico biológico, triocular, serie 146M, revolver cuádruple, 400X

Equipo robusto con iluminación episcópica y diascópica utilizado en metalurgia, mineralogía y ciencias de los materiales.

Cabezal triocular tipo Siedentopf.

Objetivos plano acromáticos con óptica corregida al infinito.

Sistema Köhler de iluminación mediante luz reflejada o transmitida:

- Luz reflejada: lámpara halógena con regulación de intensidad, diafragmas de campo y apertura y portafiltros con filtros verde, azul y amarillo. Con polarizador y analizador deslizable de la línea óptica y giratorio 360º.

- Luz transmitida: lámpara halógena con condensador Abbe (A.N. 1.25) ,diafragmas de campo y apertura, y portafiltros móvil que incluye filtros verde, azul y amarillo.

Características técnicas:

• Referencia: 50170146.

• Modelo: 146M.

• Cabezal: Triocular, inclinado 30º y giratorio 360º.

• Distancia interpupilar: 55-75 mm.

• Corrección dióptrica: ± 5 dioptrías en porta ocular izquierdo.

• Oculares: WF10x / 22 mm. / WF10x / 20 mm con retícula de 0.1 mm.

• Platina: Mecánica de doble lecho, 160x180 mm.

• Revólver: Cuádruple.

• Objetivos Plano acromáticos metalográficos:

          - 4x, ∞ (N.A.: 0.10); W.D.: 25 mm

          - 10x, ∞ (N.A.: 0.25); W.D.: 11 mm

          - 20x, ∞ (N.A.: 0.40); W.D.: 8 mm

          - 40x, ∞ (N.A.: 0.65); W.D.: 3.8 mm

• Iluminación Reflejada (episcópica) y transmitida (diascópica):

Iluminación reflejada:

• Lámpara: Halógena 12 V, 30 W.

• Diafragmas: De campo (centrable) y de apertura.

• Portafiltros: Giratorio; filtros verde, azul y amarillo y filtro polarizador

• Sistema polarización: Polarizador en portafiltros y analizador deslizable de la línea óptica y giratorio 360º

Iluminación transmitida:

• Lámpara: Halógena 12 V, 30 W.

• Diafragmas: De campo en precondensador y de apertura (graduado)

• Condensador: Abbe (A.N. 1.25); regulable en altura / Abbe (N.A. 1.25).

• Portafiltros: Móvil; filtros verde, azul y amarillo.

• Alimentación: AC, 85 V – 230 V.
